intel 100晶片安裝win7無法擷取usb3埠

2015年8月24日 星期一

如何讓100系列主機板支援Windows 7 USB安裝

今年8/5,Intel發表最新的第6代Core處理器及Z170晶片組,很多玩家可能也在第一時間入手了,但大家可能會發現一個問題,如果想透過USB隨身碟將Windows 7作業系統安裝100系列平台上,系統會因為無法偵測到USB Port,而無法完成作業系統安裝!雖然這個問題只會出現在USB安裝的情況,用SATA光碟機安裝並不會有這個情況,但今時今日,光碟機的運用已經越來越少,為了讓Windows 7作業系統與100系列平台和平共存,我們就來試試讓100系列平台支援Windows 7吧!

其實,發生這樣的情況,主要是因為Windows 7使用EHCI架構,且原生不支援100系列平台所使用的XHCI架構,偏偏XHCI又不向下相容於EHCI。所以為了解決這個問題,我們必須將XHCI驅動程式加入Windows 7包進安裝碟中。當然,這個包的動作,可不是簡單的Copy貼而已,所以我們需要一些先前準備,首先我們要準備好下列軟硬體或工具程式:

1. Windows 7 作業系統 ISO (64 位元 or 32 位元)
2. Gimagex
3. Intel USB3 驅動程式(64 位元 or 32 位元)
4. 7-ZIP
5. Image Burn
6. Universal USB Installer.
7. 另一台電腦.
8. 4GB 以上USB隨身碟.

這些工具程式大多是免費軟體,除了Windows 7 作業系統之外,各位也可以選用其他功能相似的應用程式來操作,接下來請跟著我們的步驟一起來讓100系列平台支援Windows 7。

步驟一:用7-ZIP將Windows 7的iso檔解壓縮成資料夾(這邊將資料夾名稱設為Win-64),這時您會在解壓縮的資料夾中,找到“boot.win”及“install.win”兩個檔案。

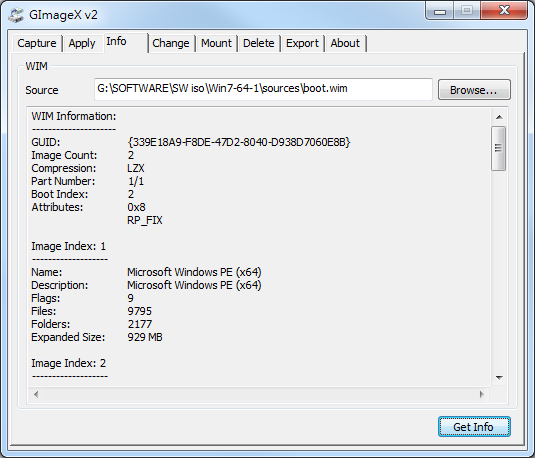

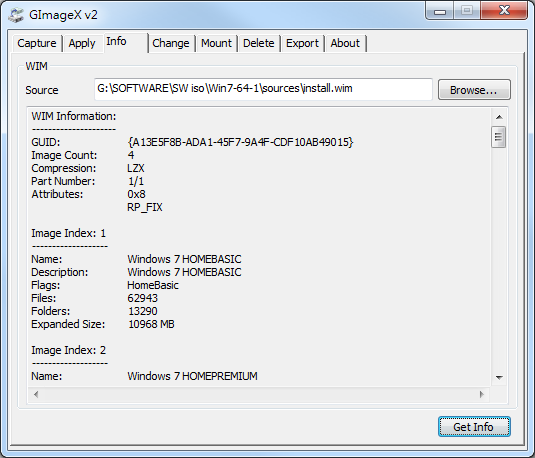

步驟二:執行Gimagex來確認“boot.win”及“install.win”兩個檔案的Image Count,因為不同的Windows7版本的Image Count是不一樣的!



步驟三:在電腦D槽開一個資料夾,這邊我們以"abc",並在這個資料夾裡再開兩個子資料夾“mount”及“usb3”。另外還要把“boot.win”及“install.win”兩個檔案複製到"abc"資料夾裡。

步驟四:從技嘉主機板驅動程式光碟中,將USB3.0驅動程式複製到剛剛建立的“usb3”子資料夾中。

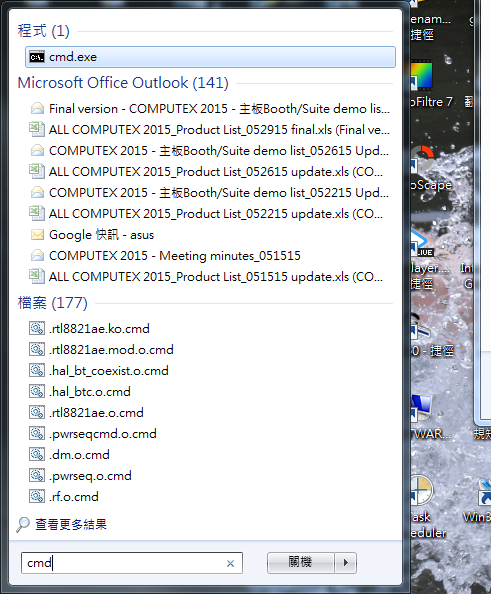

步驟五:在搜尋攔中輸入"CMD"找出命令提示字元視窗,並以管理者權限開啟它。

步驟六:在命令提示字元視窗輸入下列指令,將全部動作指向abc資料夾。
d:
cd abc
步驟七:輸入下列指令,將XHCI驅動程式包到boot.win檔案中(這邊請注意,index:的數字,必須跟boot.win的Image Count一樣)。
dism /mount-wim /wimfile:boot.wim /index:2 /mountdir:mount
dism /image:mount /add-driver /driver:usb3\iusb3hub.inf
dism /image:mount /add-driver /driver:usb3\iusb3xhc.inf
dism /image:mount /add-driver /driver:usb3\iusb3hcs.inf
dism /unmount-wim /mountdir:mount /commit
步驟八:輸入下列指令,將XHCI驅動程式包到install.win檔案中(這邊請注意,index:的數字,必須跟install.win的Image Count一樣)。
dism /mount-wim /wimfile:install.wim /index:4 /mountdir:mount
dism /image:mount /add-driver /driver:usb3\iusb3hub.inf
dism /image:mount /add-driver /driver:usb3\iusb3xhc.inf
dism /image:mount /add-driver /driver:usb3\iusb3hcs.inf
dism /unmount-wim /mountdir:mount /commit
步驟九:將已經包好XHCI驅動程式的“boot.win”及“install.win”兩個檔案複製回Win-64資料夾,並取代舊的“boot.win”及“install.win”檔案

步驟十:執行Image Burn將Win-64資料夾燒成ISO檔案。

步驟十一:執行Universal USB Installer,將剛剛燒好的ISO檔作成安裝碟,之後您就可以用這個隨身碟將Windows 7安裝在100系列平台囉!


Windows Image Tool
Windows7-USB-DVD-Download-Tool-Installer-en-US.exe

透過以上倆個程式做usb3.0封裝到USB隨身碟做USB WIN7系統安裝是失敗的

如果以上兩個方案都失敗請參考最簡單的方案
1.將主機板驅動程式先行下載並解壓縮到隨身碟資料夾
2.將主機先行用光碟片安裝成WIN8 OR WIN10系統
3.將驅動程式資料夾複製到硬碟的資料區
4.重新安裝WIN7系統 PS:用功碟片或是隨身碟安裝皆可
5.進WIN7系統後將驅動程式一一安裝 PS:遇到不能安裝的驅動請配合顯示的提示內容ˊ照表操課
6.更新WINDOWS
7.安裝完後仍會有一些無法驅動的PCI裝置
8.下載大陸軟體驅動人生
9.透過驅動人生程式將有問題的驅動都自動安裝完成
10.重新啟動開機 系統成功安裝全部驅動程式

最後感言:
維修安裝電腦都是最累人的一件事,尤其是原廠支援又不到位時.完全就是靠自己本身的電腦素養以及專業認真的態度才能成功地完成每一件CASE。
這塊技嘉主機板 GA-B150M-D3H 是用INTEL 100晶片組做成  偏偏微軟公司在生產WIN7時並沒有這商品所以也就沒將驅動程式封裝在WIN7的安裝光碟片中,

為了這台電腦光跟技嘉技術支援部門就針對提供的封裝程式不斷的討論,工程師換了7、8位每個仁的見解認知都不到位,虛耗了我2個星期的時間

原先想說原廠支援是技術最到位的 信任的結果就是浪費時間

還好今天鐵了心

靠自己最棒

不用半天的時間就處理好這問題
